Capilares de alumina

Os capilares ou bifilares de alumina são utilizados em pirometria, nomeadamente para o fabrico de termopares. As propriedades de isolamento elétrico da alumina são ideais para este tipo de aplicação. Outras propriedades, como a resistência a temperaturas muito elevadas (até 1950°C), a boa condutividade térmica e a excelente resistência ao desgaste e à corrosão, fazem dela o material de eleição para aplicações de alto desempenho. Oferecemos os capilares de alumina DEGUSSIT AL23 em formas redondas e ovais, com 2, 4, 6 ou 8 orifícios.

O que é um capilar cerâmico?

Um capilar é um material cerâmico obtido por extrusão de pó de alumina, sem maquinagem posterior, sob a forma de tubos multicanais ou bifilares. Trata-se de um tubo cerâmico com vários orifícios ou canais. Pode ter 2, 4, 6 ou 8 orifícios (ou mesmo mais para determinadas aplicações). É ideal para isolar diferentes fios eléctricos não só de um ambiente corrosivo, de alta temperatura ou de outro ambiente externo, mas também para isolar eletricamente estes diferentes fios uns dos outros. Substitui a utilização de vários tubos por um único, o que permite poupar espaço.

Porquê escolher a alumina para o fabrico de capilares?

A alumina é uma cerâmica técnica com numerosas propriedades térmicas, eléctricas, mecânicas e químicas. Em particular, é um excelente isolante elétrico a altas temperaturas: a sua condutividade eléctrica é tão baixa como a de um material plástico. Mas, ao contrário do plástico, resiste a temperaturas elevadas (até 1950°C para a alumina DEGUSSIT AL23 com 99,7% de pureza). Materiais como a zircónia são isolantes eléctricos, mas apenas a baixas temperaturas (a sua condutividade eléctrica aumenta com o calor), enquanto que a temperatura não tem qualquer influência no desempenho do isolamento elétrico da alumina. O óxido de alumínio é também um bom condutor térmico. Esta combinação de propriedades torna-o o material ideal para proteger os termopares. De facto, a alumina pode impedir a passagem de corrente entre os diferentes fios do sensor de temperatura e pode protegê-lo de uma atmosfera de alta temperatura. A condutividade térmica do material garante a precisão e a rapidez das medições: a proteção não interfere nem distorce o resultado.

Para além disso, o óxido de alumínio oferece uma excelente resistência ao desgaste, resistência à corrosão e resistência à abrasão mecânica, sem necessidade de tratamento térmico adicional. Isto garante uma longa vida operacional para os nossos capilares e outros produtos de alumina. É um material quimicamente inerte com elevada estabilidade dimensional, mesmo a temperaturas muito elevadas. Finalmente, a alumina é também resistente ao choque térmico.

Quais são os diferentes tipos de capilares que vendemos?

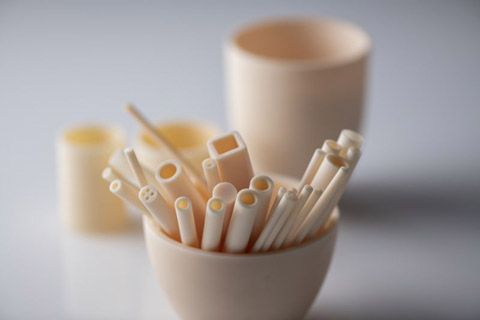

Os nossos produtos standard são os capilares de alumina DEGUSSIT AL23 redondos e multicanais. Podem ter 2, 4, 6 ou 8 orifícios. O seu diâmetro exterior varia entre 0,9 mm e 8,5 mm. Consoante o diâmetro, o seu comprimento máximo é fixado em 400, 800 ou 1200 mm, ou até mais, em caso de fabrico especial.

Também oferecemos capilares ovais. A largura do seu corte varia entre 1,55 mm e 4,2 mm, a sua altura pode ir de 0,9 a 2,2 mm e o seu comprimento máximo é fixado em 400 mm, ou mesmo mais em fabrico especial.

Estes dois produtos podem ser encontrados no catálogo de produtos standard.

Oferecemos também capilares com dimensões normalizadas para termopares. São fabricados em DEGUSSIT AL23, têm um diâmetro exterior de 4 a 8,5 mm e um comprimento máximo de 2060 mm. Pode encontrar estes capilares normalizados no catálogo e consultar esta tabela para determinar as dimensões adequadas de bainhas e capilares para proteger um termopar.

Para que aplicações pode ser utilizado um capilar?

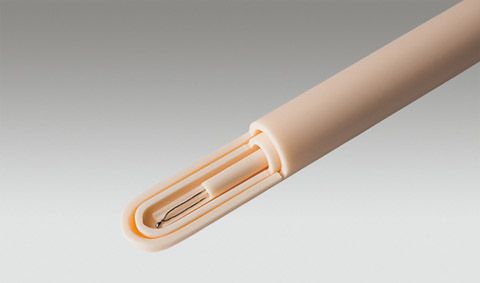

Os capilares cerâmicos podem ser utilizados para isolar fios e cabos para aplicações a altas temperaturas na indústria vidreira e em fornos industriais, por exemplo. São particularmente utilizados em pirometria para proteger o equipamento de medição de temperatura. Em particular, são utilizados para proteger e isolar sensores de temperatura. Os termopares são constituídos por dois fios (platina e platina-ródio) e medem a temperatura através do efeito Seebeck. As bainhas são utilizadas para isolar eletricamente a soldadura dos dois fios do termopar do exterior e também para proteger o sensor de temperatura de um ambiente corrosivo ou abrasivo. O capilar é utilizado para isolar os dois fios um do outro ao longo de todo o seu comprimento.
